中国大手硝材メーカーのガラスを200硝種以上取り扱っております。
■光学ガラス Optical glass
製品一覧

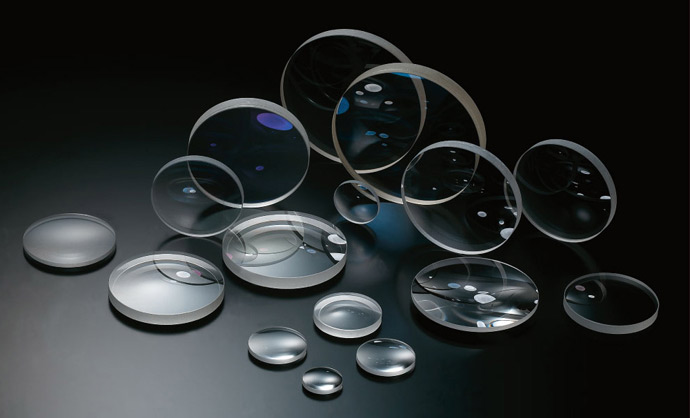

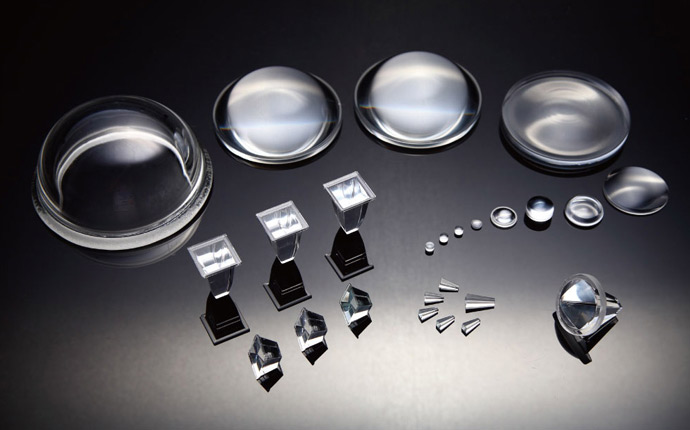

■研磨レンズ Spherical Lens
各種材料の研磨レンズを供給します。軟硝材の加工も出来ます。
| Production capacity sheet | |
|---|---|
| Dimention | φ30mm~φ130mm |
| Radius | 36mm~∞ |
| Ceter thickness tolerance | ±0.03mm~±0.40mm |
| Dameter tolerance | ±0.03mm~±0.20mm |
| Surface quality | 60/40~20/10 |
| Surface accuracy | λ/4~4λ |
| Local Irregularity | 0.1~2 |
| Center deviation | 1'~5' |
| Coating All membrane coating |
■シリンドリカルレンズ Cylinder lens
中国製高精度シリンドリカルレンズを供給致します。 小ロット多品種対応可能です。 Materials used: All types of optical glass, CaF2 |
| Parameter |
Standard | High Precision |
|---|---|---|
| Size | Dia3mm to Dia200mm | Dia3mm to Dia200mm |
| Radius | From 2.5mm to 2000mm | From 2.5mm to 2000mm |
| Dimension/Diameter(mm) | ±0.1mm | ±0.02mm |
| Thickness(mm) | ±0.1mm | ±0.03mm |
| Radius tolerance | ±0.5％ | ±0.1％ |
| Surface accuracy | L/2@633nm | L/8@633nm |
| Surface quality | 60-40 | 10-5 |
| Transmission cenrration | ＜5 arc minutes | ＜1 arc minutes |

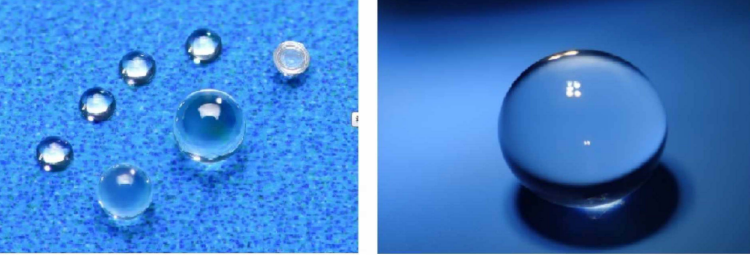

■ボールレンズ Ball lens
各種光学ガラスの高精度ボールレンズを供給致します。
低融点ガラス、合成石英及びカルコゲナイトガラスのボールレンズも供給可能です。
| User standard | Internal | Measured | |
|---|---|---|---|
| Roundness | ＜1μm | ＜0.4μm | ＜0.25μm |
| Diameter tolerance | ±3μm | ±0.4μm | ±0.2μm |
| Lot dia tolerance | ＜6μm | ＜0.8μm | ＜0.6μm |
| Surface quality | 40/20 (＜Ra40nm) |
20/10 (＜Ra25nm) |
20/10 (＜Ra20nm) |
■ガラス非球面レンズ Precision Glass Molding
各種材料の非球面レンズを供給します。
小ロット多品種対応可能です。
| Production capacity sheet | |
|---|---|
| Dimention | ±0.02mm |
| Center thicknes | ±0.03mm |
| Aperture | 80/50~40/20 |
| Aspherical profile | p～v=0.15ч~10ч |
| Irregularity | △N=0.2-0.5 |
| Core raised | 8ч/90° |
| Surface roughness | Ra=0.0 |

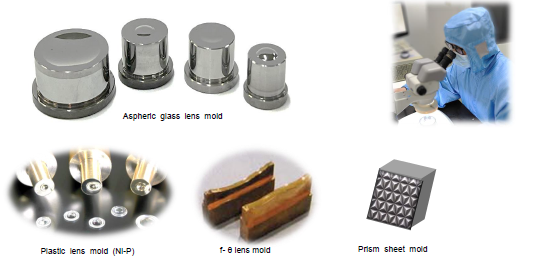

■ガラス非球面レンズ用金型 Molds for Glass Aspheric Lens
ガラス非球面レンズ用金型を供給出来る体制になりました。
大口径レンズ用金型も供給可能です。

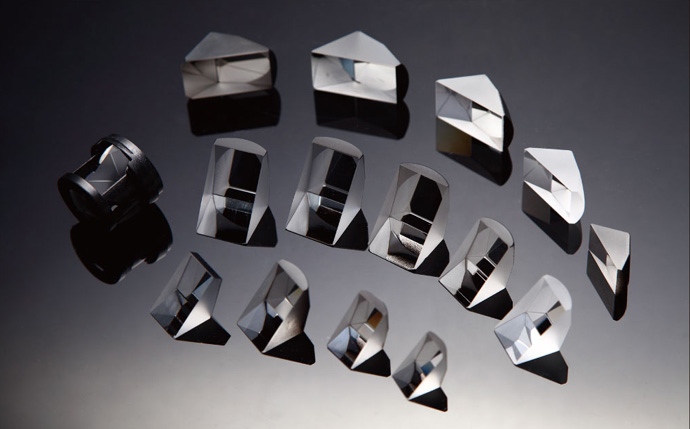

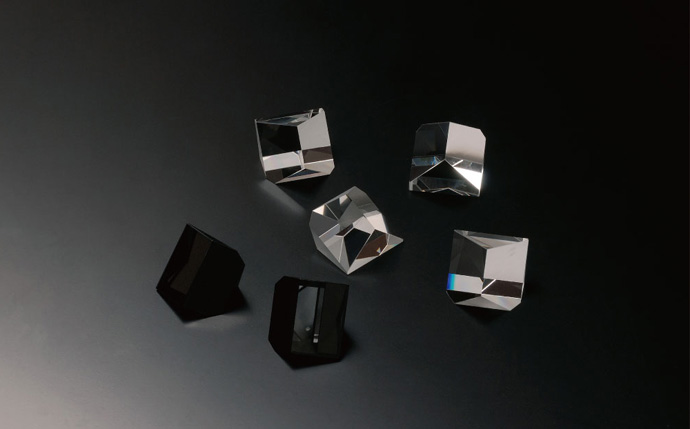

■光学プリズム Roof Prisms
双眼鏡や液晶プロジェクターに使われる高品質のプリズムを供給する事が可能です。
| Production capacity sheet | |
|---|---|
| Dimension tolerance | ±0.03~0.15mm |
| Angle tolerance | 3"~5" |
| Parallel error | 5'~10' |
| Surface quality | 60/40~40/20 |
| Aperture | N=0.5~2 |
| Irregularity | △N=0.2~0.5 |
■光学プリズム Half Pentagonal Prisms
| Production capacity sheet | |
|---|---|
| Dimension tolerance | ±0.03~0.15mm |
| Angle tolerance | 3"~5" |
| Parallelism | 5'~10' |
| Surface qualityr | 60/40~40/20 |
| Aperture | N=0.5~2 |
| Irregularity | △N=0.2~0.5 |
■光学プリズム Paul Prisms
| Production capacity sheet | |
|---|---|
| Dimension tolerance | ±0.03~0.1mm |
| Angle tolerance | 3"~5" |
| Parallelism | 5'~10' |
| Surface qualityr | 60/40~40/20 |
| Aperture | N=0.5~2 |
| Irregularity | △N=0.2~0.5 |

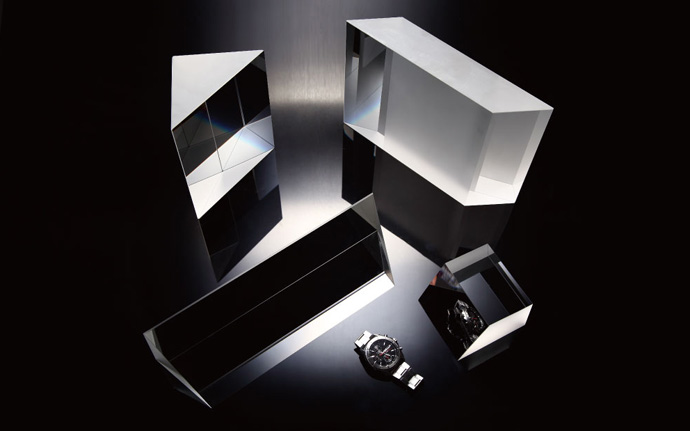

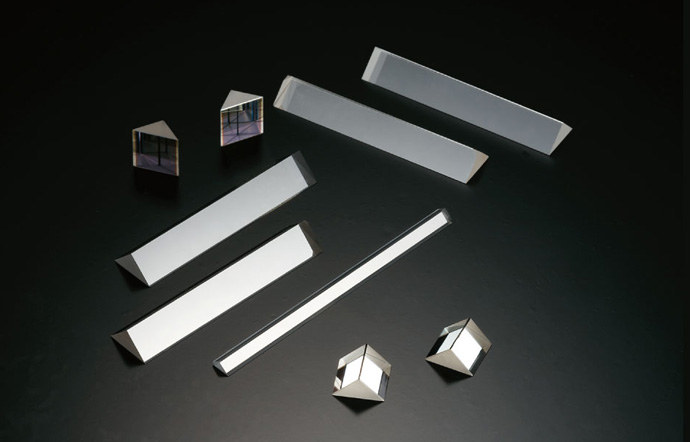

■光学プリズム Right Angle Prisms
| Production capacity sheet | |
|---|---|
| Dimension tolerance | ±0.03~0.1mm |
| 90° angle tolerance | 2"~5" |
| 45° parallelism | 3'~5' |
| Surface qualityr | 60/40~40/20 |
| Aperture | N=0.5～0.5 |
| Irregularity | △N=0.2~0.5 |
■光学プリズム Right Angle Prisms
| Production capacity sheet | |
|---|---|
| Dimension tolerance | ±0.03~0.1mm |
| 90° angle tolerance | 2"~5" |
| 45° parallelism | 3'~5' |
| Surface qualityr | 60/40~40/20 |
| Aperture | N=0.5～0.5 |
| Irregularity | △N=0.2~0.5 |
■光学プリズム Right Angle Prisms
| Production capacity sheet | |
|---|---|
| Dimension tolerance | ±0.15~0.25mm |
| Angle tolerance | ±3"~8" |
| Bevel | 0.2-0.5mm |
| Parallel error | ±5'~10 |
| Surface quality | 60/40~40/20 |
| Aperture | N=2~5 |
| Irregularity | △N=0.3~1 |

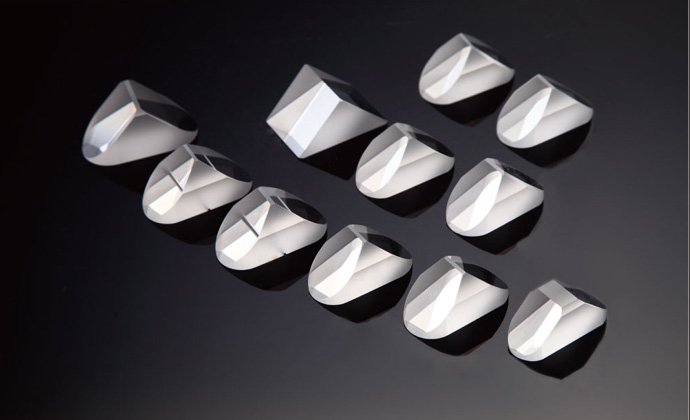

■光学プリズム Penta Roof Prisms
| Production capacity sheet | |
|---|---|
| Dimension tolerance | ±0.15~0.25mm |
| Angle tolerance | ±5"-~10" |
| Parallel error | ±8'~30' |
| Surface quality | 60/40~40/20 |
| Aperture | N=0.5~2 |
| Irregularity | N=0.5~2 |
■光学プリズム CPV SOE Prisms
| Production capacity sheet | |
|---|---|
| Dimension tolerance | ±0.15~0.25mm |
| Angle tolerance | ±5"-~10" |
| Surface quality | 80/50~40/20 |
| Aperture | N=0.5~3 |
| Irregularity | △N=0.2-0.5 |

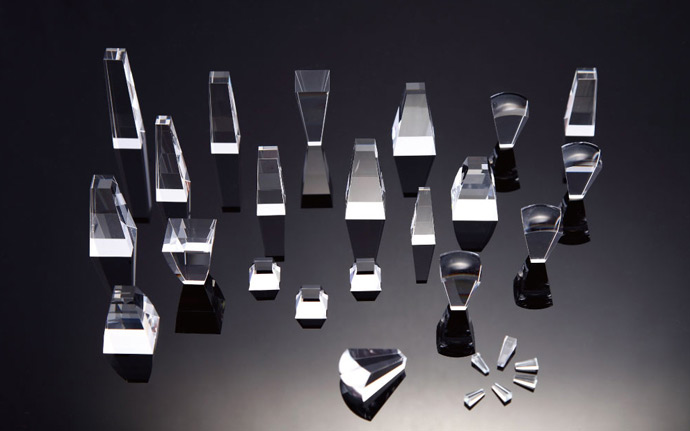

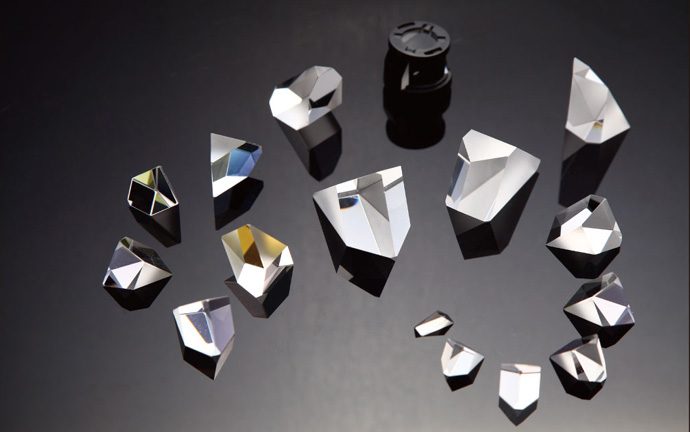

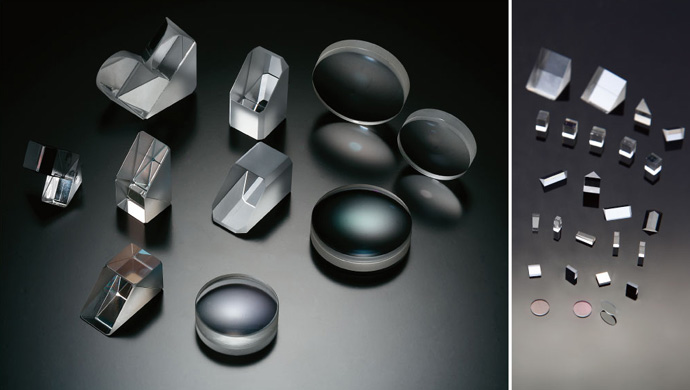

■その他微小プリズム Micro prism & others

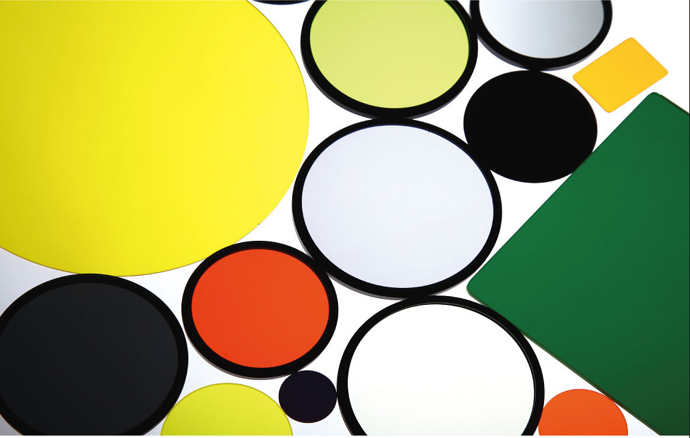

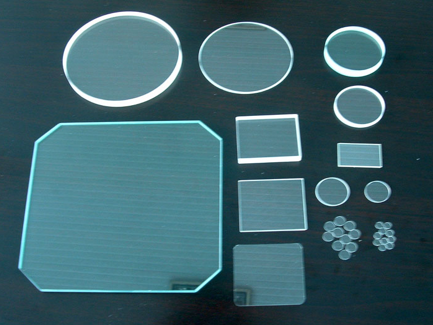

■平面及び各種色フィルター Plane windows & filter
中国製色ガラスフィルター・ブルーガラス(QB)・白板(B270)・BK7・合成石英
サファイア・テンパックス・人工光学水晶の基板を供給します。
| Production capacity sheet | |
|---|---|
| Shape tolerance | ±0.03~0.1mm |
| Parallelism | ±5"-~10" |
| Surface quality | 60/40~40/20 |

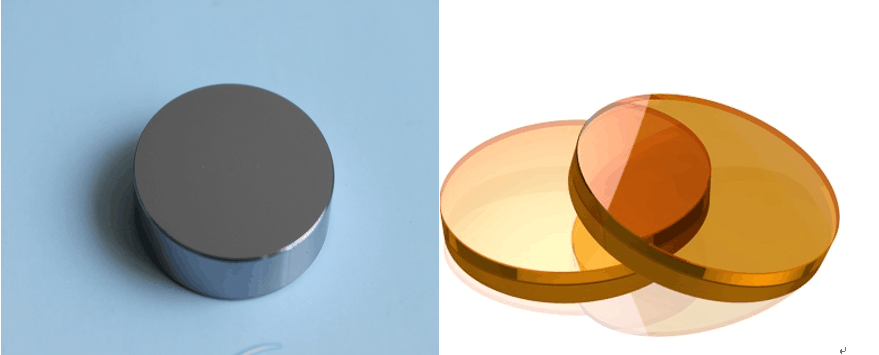

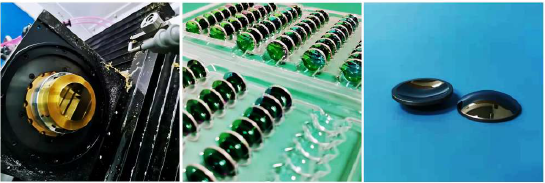

■赤外用研磨レンズ及び非球面レンズ Infra-red rays lens & Aspheric lens (カルコゲナイト Chalcogenide, ZnSe, ZnS, GaAs, Ge, Si)
赤外用研磨レンズ及び非球面レンズを供給致します。
| Production capacity sheet | |
|---|---|
| Diameter and tolerance | 5~250mm ±0/-0.13mm |
| Thickness tolerance | ±0.03mm |
| FL tolerance | <±2% |
| Centration | <3 arc minutes |
| Clear aperture | >90% |
| Surface flatness | <λ/5 @633nm |
| Surface quality | 40-20 scratch and dig |
| AR/AR coating | R<0.15% per surface @10.6μm |

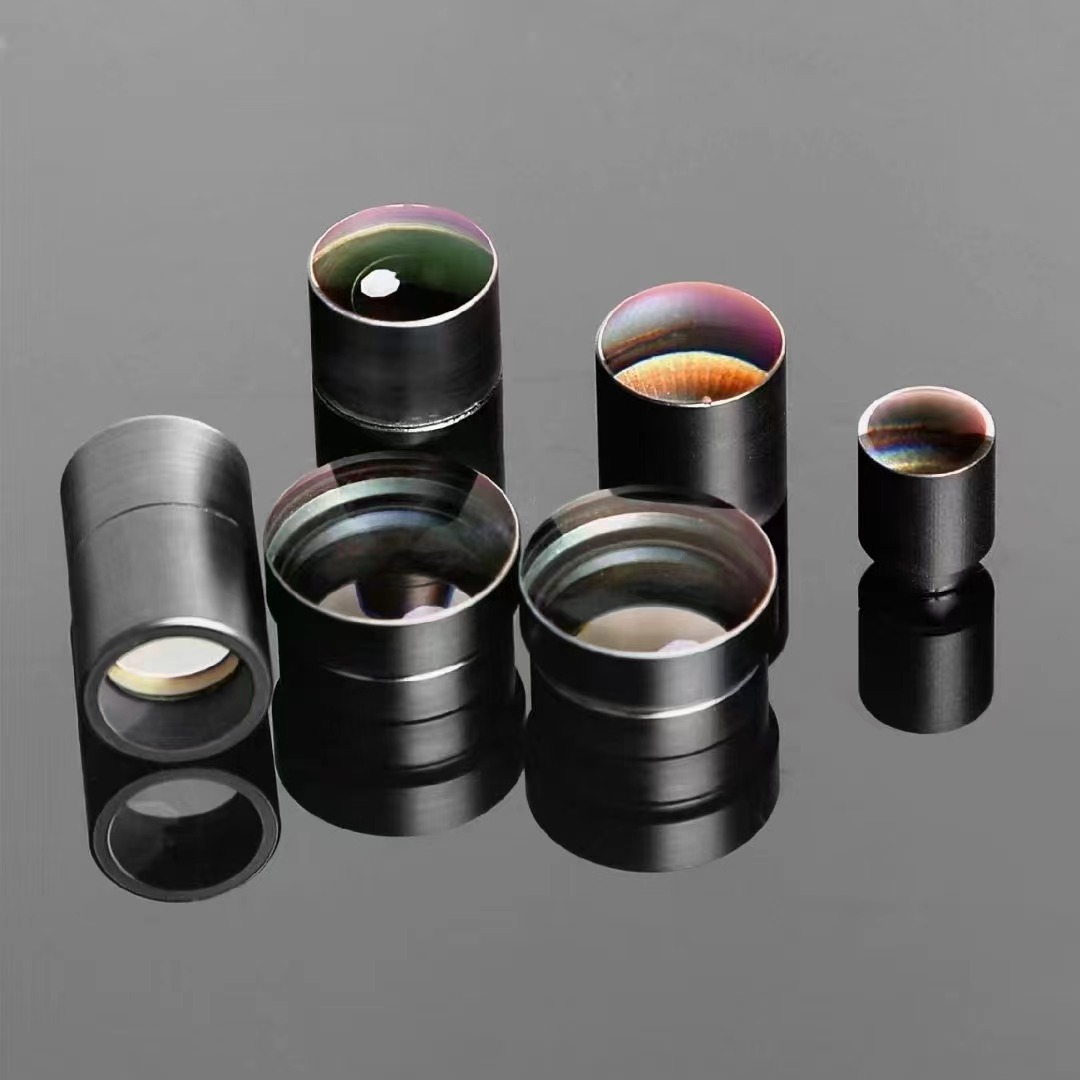

■レンズ鏡筒・金物 Aluminium barrel
FAレンズ・CCTVレンズ用鏡筒の制作を承っております。
小ロット多品種対応可能です。

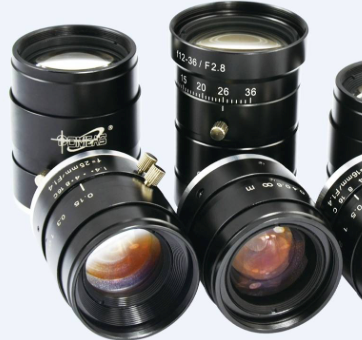

■FAレンズ・CCTVレンズのOEM及びODM Machine Vision & CCTV Lens
中国製FAレンズ・CCTVレンズのOEM及びODMを承っております。
